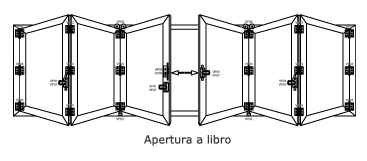

SCHEDA TECNICA SERIE: MASPACE - Sistema a libro
PROFILATI estrusi lega: 6060(UNI 9006/1)
TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02
TIPO DI TENUTA ARIA ACQUA: Giunto aperto e sormonto
APPLICAZIONI VETRO: ad infilare
CAMERA VETRO: 25 mm - 9.6 mm (con riduttore)

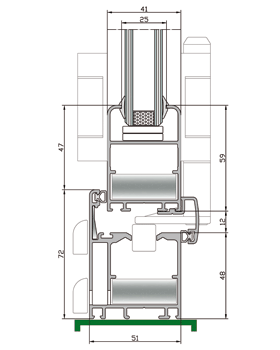

DIMENSIONI BASE DEL SISTEMA
Telaio fisso: sezione da 51mm
Telaio mobile: sezione 41 mm
Fuga fra telaio fisso e mobile: 12.5 mm
Aletta di battuta a muro: 16.5 mm
Nodo centrale: 128 mm (ante intermedie) - 130.5 mm (ante battenti) - 160.7 mm (ante battenti pari)
Nodo laterale: 123.1 mm
IMPIEGO
